必备基础技能训练15 项

【基础01】LED 指示灯的基本控制

新建工程，以I/O 模式编写代码，在CT107D 单片机综合训练平台上，实现以下功能：

1、系统上电后，关闭8 个LED 灯。

2、循环实现LED 跑马灯控制，控制要求为：

  • 首先，8 个LED 灯同时闪烁3 次；
  • 然后，从L1 灯至L8 灯依次点亮；
  • 接着，从L1 灯至L8 灯依次熄灭
image-20230327212535768

代码实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
#include <REG51.H>

sbit HC138_A = P2^5; // 74HC138的A引脚
sbit HC138_B = P2^6; // 74HC138的B引脚
sbit HC138_C = P2^7; // 74HC138的C引脚

void Delay(unsigned int t) // 延迟函数
{
    unsigned char i, j;
    while (t > 0) {
        i = 2;
        j = 239;
        do {
            while (--j)
                ;
        } while (--i);
        t--;
    }
}

void main()
{
    unsigned int i;
    HC138_A = 0; // 设置74HC138为 100  4
    HC138_B = 0;
    HC138_C = 1;

    P0 = 0XFF; // P0口输出0

    while (1) {
        // 8个LED灯同时闪烁3次
        for (i = 0; i < 3; i++) {
            P0 = 0X00; // P0口输出1
            Delay(1000);
            P0 = 0XFF; // P0口输出0
            Delay(1000);
        }
        // 八个灯依次点亮
        for (i = 1; i <= 8; i++) {
            P0 = (0Xff << i);
            Delay(1000);
        }
        // 八个灯依次熄灭
        for (i = 1; i <= 8; i++) {
            P0 = ~(0Xff << i);
            Delay(1000);
        }
    }
}

【基础02】蜂鸣器和继电器的基本控制

新建工程，以I/O 模式编写代码，在CT107D 单片机综合训练平台上，实现以下功能：

1、系统上电后，关闭蜂鸣器，关闭继电器，关闭8 个LED 灯。

2、循环实现以下功能：

  • 首先，8 个LED 灯同时闪烁3 次；
  • 接着，从L1 灯至L8 灯依次点亮；
  • 然后，继电器吸合，延时片刻，继电器断开；
  • 接着，从L1 灯至L8 灯依次熄灭；
  • 最后，蜂鸣器鸣叫一会后关闭。

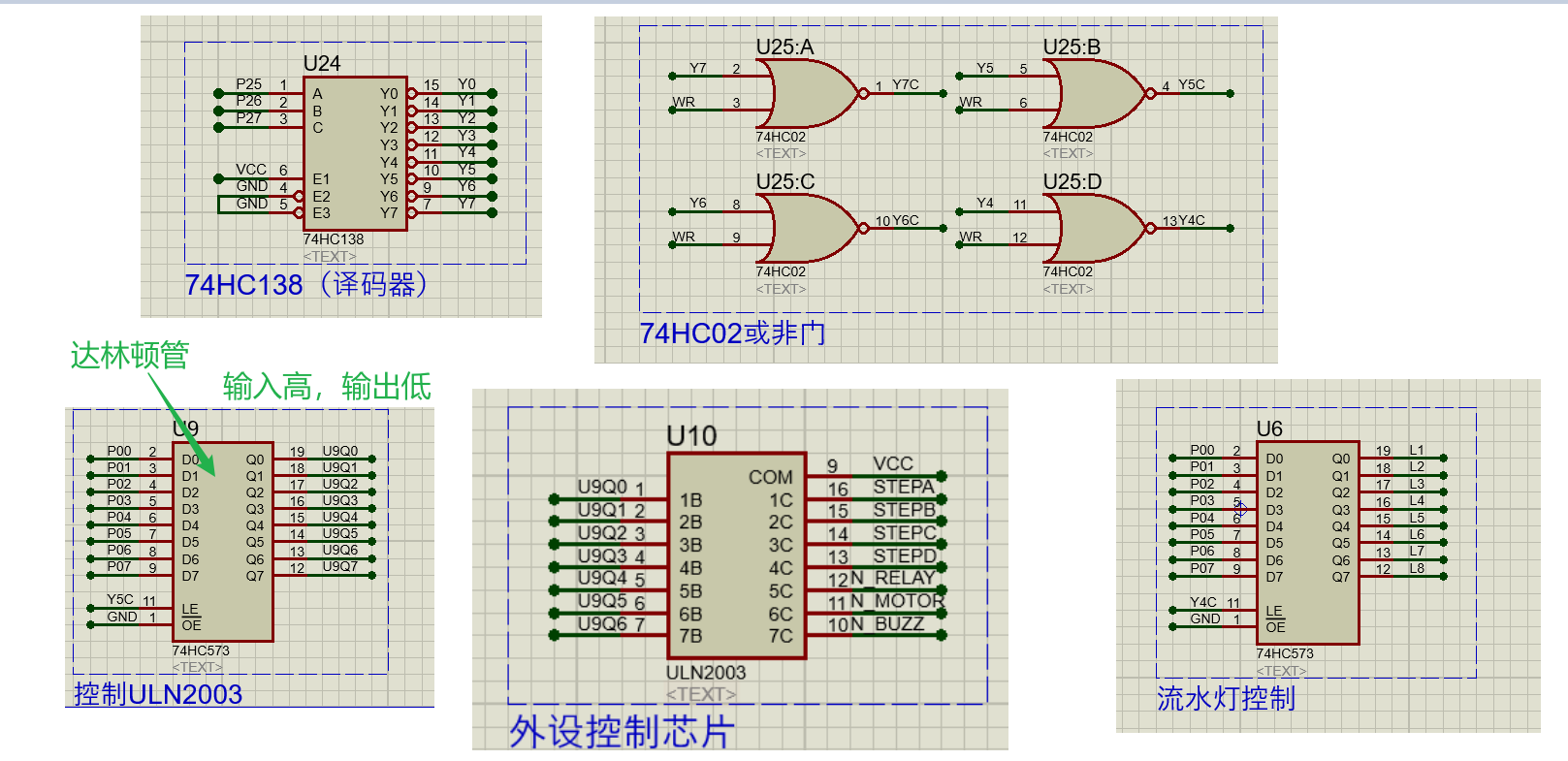

image-20230327221234377

注意达林顿管的存在

代码实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
#include <REG51.H>

sbit HC138_A = P2^5; // 74HC138的A引脚
sbit HC138_B = P2^6; // 74HC138的B引脚
sbit HC138_C = P2^7; // 74HC138的C引脚

void Delay(unsigned int t) // 延迟函数
{
    unsigned char i, j;
    while (t > 0) {
        i = 2;
        j = 239;
        do {
            while (--j)
                ;
        } while (--i);
        t--;
    }
}

void HC138Init(unsigned int n) // 74HC138初始化
{
    if (n == 4) {
        HC138_C = 1;
        HC138_B = 0; // 设置74HC138为 100  4
        HC138_A = 0;
    } else if (n == 5) {
        HC138_C = 1; // 设置74HC138为 101  5
        HC138_B = 0;
        HC138_A = 1;
    }else if (n == 0)
    {
        HC138_C = 0; // 设置74HC138为 000  0
        HC138_B = 0;
        HC138_A = 0;
    }

}
void main()
{
    unsigned int i;
    HC138Init(0);
    P0 = 0XFF; // P0口输出0

    while (1) {
        HC138Init(4); // 开始控制LED灯
        // 8个LED灯同时闪烁3次
        for (i = 0; i < 3; i++) {
            P0 = 0X00; // P0口输出1
            Delay(1000);
            P0 = 0XFF; // P0口输出0
            Delay(1000);
        }
        // 八个灯依次点亮
        for (i = 1; i <= 8; i++) {
            P0 = (0Xff << i);
            Delay(1000);
        }

        HC138Init(5); // 开始控制继电器
        P0 = 0x10;      // 继电器吸合 0001 0000 虽然低电平驱动，但是由于达林顿管的存在，给高电平
        Delay(1000);
        P0 = 0X00; // 继电器断开
        Delay(1000);

        HC138Init(4); // 开始控制LED灯
        // 八个灯依次熄灭
        for (i = 1; i <= 8; i++) {
            P0 = ~(0Xff << i);
            Delay(1000);
        }

        HC138Init(5); // 开始控制蜂鸣器
        P0 = 0x40;      // 继电器吸合 0100 0000
        Delay(1000);
        P0 = 0X00; // 继电器断开
        Delay(1000);
    }
}

【基础03】数码管的静态显示

新建工程，以I/O 模式编写代码，在CT107D 单片机综合训练平台上，实现以下功能：

1、系统上电后，关闭蜂鸣器，关闭继电器，关闭8 个LED 灯。

2、8 个数码管从左至右，逐个数码管依次显示“0”到“9”的10 个数字。

  • 即左边第1 个数码管依次显示“0”到“9”，其他数码管熄灭；接着左边第2 个数码管
  • 依次显示“0”到“9”，其他数码管熄灭…依次类推，直到8 个数码管显示完成。

3、8 个数码管同时显示“0”到“9”的10 个数字和“A”到“F”的6 个字母。

4、循环实现上面2 组数码管的显示功能。

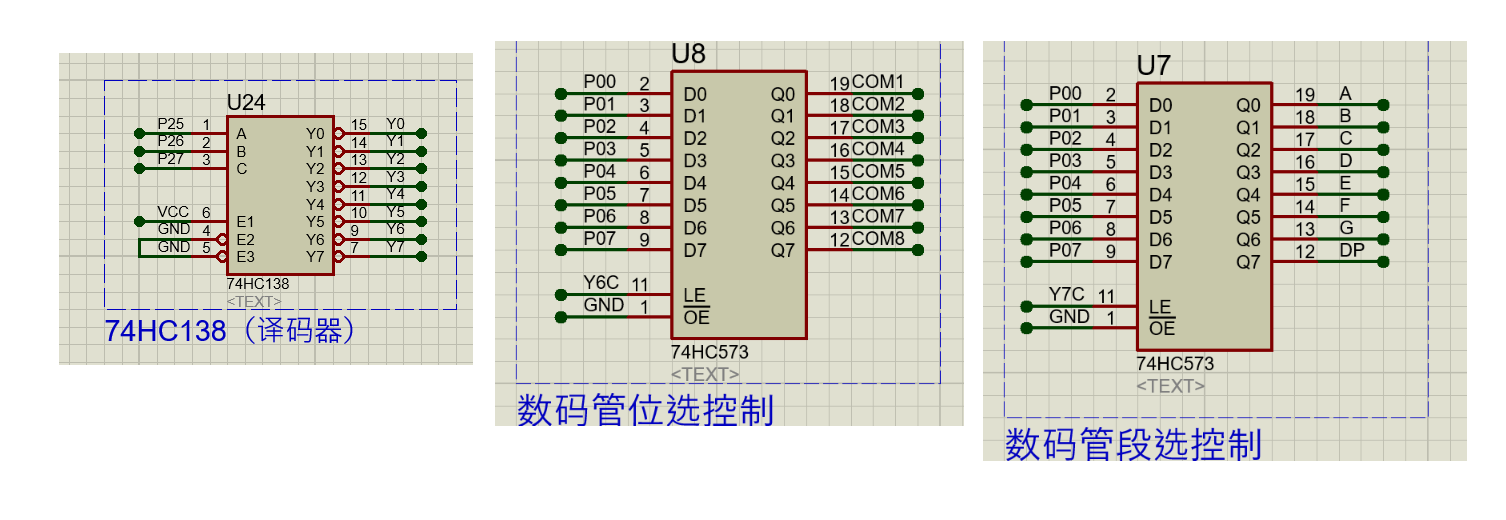

image-20230327223845970

实现代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
#include <REG51.H>

sbit HC138_A = P2^5; // 74HC138的A引脚
sbit HC138_B = P2^6; // 74HC138的B引脚
sbit HC138_C = P2^7; // 74HC138的C引脚

unsigned char code Duanma[16] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90, 0x88, 0x80, 0xc6, 0xc0, 0x86, 0x8e};

void Delay(unsigned int t);                            // 延迟函数
void HC138Init(unsigned int n);                        // 74HC138初始化
void LED_Shu(unsigned int location, unsigned int num); // 数码管显示函数

void main()
{
    unsigned int i, j;
    HC138Init(0);
    P0 = 0XFF; // P0口输出0

    while (1) {
        // 从左到右每个数码管依次显示0~9
        for (i = 0; i < 8; i++) {
            for (j = 0; j <= 9; j++) {
                LED_Shu(i, j);
                Delay(500);
            }
        }
        // 所有数码管同时显示0~F
        for (i = 0; i <= 16; i++) {
            HC138Init(6); // 位选
            P0 = 0XFF;
            HC138Init(7); // 段选
            P0 = Duanma[i];
            Delay(100);
        }
    }
}
void Delay(unsigned int t) // 延迟函数
{
    unsigned char i, j;
    while (t > 0) {
        i = 2;
        j = 239;
        do {
            while (--j)
                ;
        } while (--i);
        t--;
    }
}

void HC138Init(unsigned int n) // 74HC138初始化
{
    if (n == 4) {
        HC138_C = 1;
        HC138_B = 0; // 设置74HC138为 100  4
        HC138_A = 0;
    } else if (n == 5) {
        HC138_C = 1; // 设置74HC138为 101  5
        HC138_B = 0;
        HC138_A = 1;
    } else if (n == 6) {
        HC138_C = 1; // 设置74HC138为 110  6
        HC138_B = 1;
        HC138_A = 0;
    } else if (n == 7) {
        HC138_C = 1; // 设置74HC138为 111  7
        HC138_B = 1;
        HC138_A = 1;
    }
}

void LED_Shu(unsigned int location, unsigned int num) // 数码管显示函数
{
    HC138Init(6); // 位选
    P0 = 0x01 << location;
    HC138Init(7); // 段选
    P0 = Duanma[num];
}

【基础04】数码管的动态显示

新建工程，以I/O 模式编写代码，在CT107D 单片机综合训练平台上，实现以下功能：

1、系统上电后，关闭蜂鸣器，关闭继电器，关闭8 个LED 灯。

2、在8 位数码管中，左边4 位数码管显示年份“2018”，接着2 位是分隔符“–”，靠右的2 位数码管显示月份。

  • 从1 月份开始，每隔一段时间加1 个月，到12 月之后又从1 月开始递增，如此循环往复。

主要delay时间，扫描时间过慢会导致数码管闪烁

记得消抖

实现代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
#include <REG51.H>

sbit HC138_A = P2 ^ 5; // 74HC138的A引脚
sbit HC138_B = P2 ^ 6; // 74HC138的B引脚
sbit HC138_C = P2 ^ 7; // 74HC138的C引脚

unsigned char code Duanma[18] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90, 0x88, 0x80, 0xc6, 0xc0, 0x86, 0x8e, 0xbf, 0x7f};

void Delay(unsigned int t);                            // 延迟函数
void Delay_LED(unsigned int t);                        // LED私有延迟函数
void HC138Init(unsigned int n);                        // 74HC138初始化
void LED_Shu(unsigned int location, unsigned int num); // 数码管显示函数
void Display();                                        // LED显示
unsigned int mounth = 1;
// 04动态数码管显示
void main()
{
    HC138Init(0);
    P0 = 0XFF; // P0口输出0

    while (1) {
        mounth++;
        if (mounth > 12)
            mounth = 1;
        Delay_LED(200);
    }
}

void Delay(unsigned int t) // 延迟函数
{
    unsigned char i, j;
    while (t > 0) {
        i = 2;
        do {
            while (--j)
                ;
        } while (--i);
        t--;
    }
}

void Delay_LED(unsigned int t) // LED私有延迟函数
{
    while (t > 0) {
        Display(); // 边计数，边显示，保证计数过程不会中断显示
        t--;
    }
}

void HC138Init(unsigned int n) // 74HC138初始化
{
    if (n == 4) {
        HC138_C = 1;
        HC138_B = 0; // 设置74HC138为 100  4
        HC138_A = 0;
    } else if (n == 5) {
        HC138_C = 1; // 设置74HC138为 101  5
        HC138_B = 0;
        HC138_A = 1;
    } else if (n == 6) {
        HC138_C = 1; // 设置74HC138为 110  6
        HC138_B = 1;
        HC138_A = 0;
    } else if (n == 7) {
        HC138_C = 1; // 设置74HC138为 111  7
        HC138_B = 1;
        HC138_A = 1;
    }
}

void LED_Shu(unsigned int location, unsigned int num) // 数码管显示函数
{
    HC138Init(6); // 位选
    P0 = 0x01 << location;
    HC138Init(7); // 段选
    P0 = Duanma[num];
    // 消影
    Delay(1);
    P0 = 0xFF;
}

void Display() // LED显示
{
    LED_Shu(0, 2);
    LED_Shu(1, 0);
    LED_Shu(2, 1);
    LED_Shu(3, 8);

    LED_Shu(4, 16);
    LED_Shu(5, 16);

    LED_Shu(6, mounth / 10);
    LED_Shu(7, mounth % 10);
}

【基础05】独立按键的基本操作

新建工程，以I/O 模式编写代码，在CT107D 单片机综合训练平台上，实现以下功能：

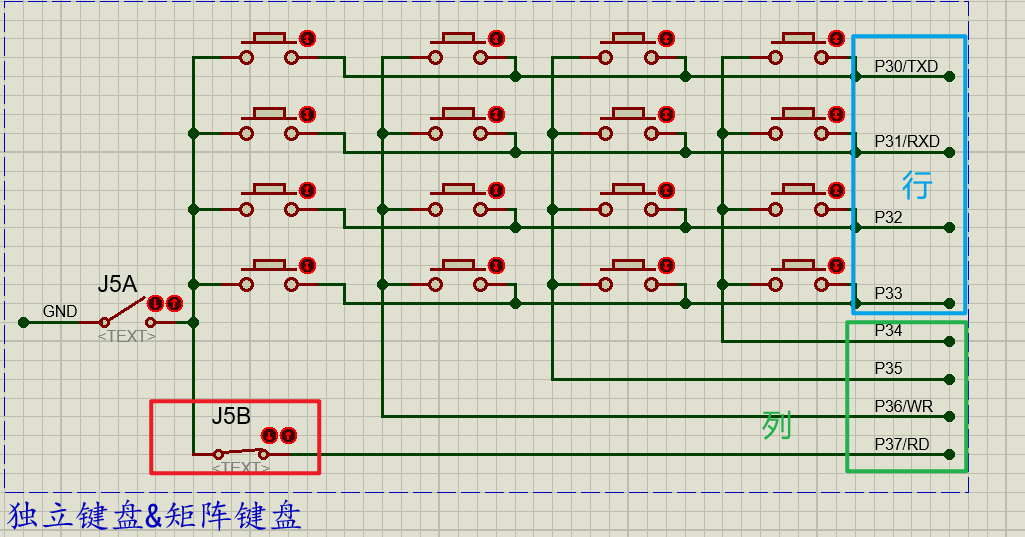

1、将CT107D 上J5 处跳帽接到2～3 引脚，使S4、S5、S6 和S7 成为4 个独立按键。

2、系统上电后，关闭蜂鸣器，关闭继电器，关闭8 个LED 灯。

3、循环扫描按键状态，在确认按键按下时，进行去抖动处理。当S7 按键按下时，点亮L1 指示灯，松开后熄灭；当S6 按键按下时，点亮L2 指示灯，松开后熄灭；当S5 按键按下时，点亮L3 指示灯，松开后熄灭；当S4 按键按下时，点亮L4 指示灯，松开后熄灭。

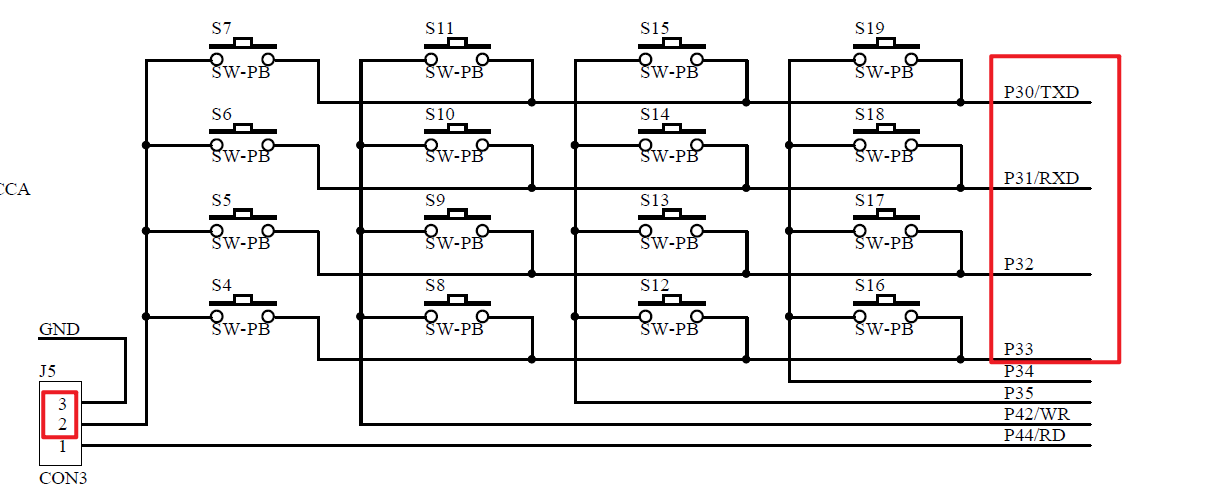

image-20230328170430023

实现代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
#include <REG51.H>

sbit HC138_A = P2 ^ 5; // 74HC138的A引脚
sbit HC138_B = P2 ^ 6; // 74HC138的B引脚
sbit HC138_C = P2 ^ 7; // 74HC138的C引脚

sbit Key1 = P3 ^ 0; // 按键1
sbit Key2 = P3 ^ 1; // 按键2
sbit Key3 = P3 ^ 2; // 按键3
sbit Key4 = P3 ^ 3; // 按键4

void Delay(unsigned int t);     // 延迟函数
void HC138Init(unsigned int n); // 74HC138初始化

// 05独立按键的基本操作
void main()
{
    HC138Init(4);
    P0 = 0XFF; // P0口输出0

    while (1) {
        if (Key1 == 0) {
            Delay(20);
            while (Key1 == 0)
                P0 = 0XFE;
            Delay(20);
        } else if (Key2 == 0) {
            Delay(20);
            while (Key2 == 0)
                P0 = 0XFD;
            Delay(20);
        } else if (Key3 == 0) {
            Delay(20);
            while (Key3 == 0)
                P0 = 0XFB;
            Delay(20);
        } else if (Key4 == 0) {
            Delay(20);
            while (Key4 == 0)
                P0 = 0XF7;
            Delay(20);
        } else {
            P0 = 0XFF;
        }
    }
}

void Delay(unsigned int t) // 延迟函数
{
    unsigned char i, j;
    while (t > 0) {
        i = 2;
        do {
            while (--j)
                ;
        } while (--i);
        t--;
    }
}

void HC138Init(unsigned int n) // 74HC138初始化
{
    P2 = 0x00; // P2口输出0
    if (n == 4) {
        HC138_C = 1;
        HC138_B = 0; // 设置74HC138为 100  4
        HC138_A = 0;
    } else if (n == 5) {
        HC138_C = 1; // 设置74HC138为 101  5
        HC138_B = 0;
        HC138_A = 1;
    } else if (n == 6) {
        HC138_C = 1; // 设置74HC138为 110  6
        HC138_B = 1;
        HC138_A = 0;
    } else if (n == 7) {
        HC138_C = 1; // 设置74HC138为 111  7
        HC138_B = 1;
        HC138_A = 1;
    }
}

【基础06】独立按键的扩展应用

新建工程，以I/O 模式编写代码，在CT107D 单片机综合训练平台上，实现以下功能：

1、将CT107D 上J5 处跳帽接到2～3 引脚，使S4、S5、S6 和S7 成为4 个独立按键。

2、S7 和S6 为选择键，确定控制键控制那组LED 指示灯；S5 和S4 为控制键，按键按下时点亮指定的LED 指示灯，按键松开，LED 指示灯熄灭。

3、按下S7 按键，点亮L1 指示灯，S6 按键按下无效，不响应操作；此时S5 控制L3 指示灯，S4 控制L4 指示灯；再次按下S7 按键，L1 指示灯熄灭，S6 按键按下有效。

4、按下S6 按键，点亮L2 指示灯，S7 按键按下无效，不响应操作；此时S5 控制L5 指示灯，S4 控制L6 指示灯；再次按下S6 按键，L2 指示灯熄灭，S7 按键按下有效。
5、在S7 和S6 按键都不按下的情况下，即L1 和L2 指示灯均未点亮时，控制键不能操作，S5 和S4 按键按下无效。

6、系统上电后，关闭蜂鸣器，关闭继电器，关闭8 个LED 灯。

7、循环扫描按键状态，根据按键的按下情况，进行相应的处理。

实现代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
#include <REG51.H>

sbit HC138_A = P2 ^ 5; // 74HC138的A引脚
sbit HC138_B = P2 ^ 6; // 74HC138的B引脚
sbit HC138_C = P2 ^ 7; // 74HC138的C引脚

sbit Key1 = P3 ^ 0; // 按键1
sbit Key2 = P3 ^ 1; // 按键2
sbit Key3 = P3 ^ 2; // 按键3
sbit Key4 = P3 ^ 3; // 按键4

sbit L1 = P0 ^ 0;
sbit L2 = P0 ^ 1;
sbit L3 = P0 ^ 2;
sbit L4 = P0 ^ 3;
sbit L5 = P0 ^ 4;
sbit L6 = P0 ^ 5;
sbit L7 = P0 ^ 6;
sbit L8 = P0 ^ 7;

void Delay(unsigned int t);     // 延迟函数
void HC138Init(unsigned int n); // 74HC138初始化
int ReadKeyNum();               // 读取按键值

// 06独立按键的扩展应用
void main()
{
    unsigned int flag1 = 0, flag2 = 0; // 用于标记按键1和按键2的状态
    unsigned int KeyNum;               // 用于存放按键值

    HC138Init(4);
    P0 = 0XFF; // P0口输出0

    while (1) {
        KeyNum = ReadKeyNum();

        if (KeyNum == 1 && flag1 == 0 && flag2 == 0) {
            flag1 = 1; // 第一次按下按键1
            L1    = 0;
        } else if (KeyNum == 1 && flag1 == 1 && flag2 == 0) {
            flag1 = 0; // 第二次按下按键1
            L1    = 1;
        }
        if (KeyNum == 2 && flag2 == 0 && flag1 == 0) {
            flag2 = 1; // 第一次按下按键2
            L2    = 0;
        } else if (KeyNum == 2 && flag2 == 1 && flag1 == 0) {
            flag2 = 0; // 第二次按下按键2
            L2    = 1;
        }

        while (Key3 == 0) {
            if (flag1 == 1) { // 状态1
                L3 = 0;
            }
            if (flag2 == 1) { // 状态2
                L5 = 0;
            }
        }
        L3 = 1;
        L5 = 1;

        while (Key4 == 0) {
            if (flag1 == 1) { // 状态1
                L4 = 0;
            }
            if (flag2 == 1) { // 状态2
                L6 = 0;
            }
        }
        L4 = 1;
        L6 = 1;
    }
}

void Delay(unsigned int t) // 延迟函数
{
    unsigned char i, j;
    while (t > 0) {
        i = 2;
        do {
            while (--j)
                ;
        } while (--i);
        t--;
    }
}

void HC138Init(unsigned int n) // 74HC138初始化
{
    P2 = 0x00; // P2口输出0
    if (n == 4) {
        HC138_C = 1;
        HC138_B = 0; // 设置74HC138为 100  4
        HC138_A = 0;
    } else if (n == 5) {
        HC138_C = 1; // 设置74HC138为 101  5
        HC138_B = 0;
        HC138_A = 1;
    } else if (n == 6) {
        HC138_C = 1; // 设置74HC138为 110  6
        HC138_B = 1;
        HC138_A = 0;
    } else if (n == 7) {
        HC138_C = 1; // 设置74HC138为 111  7
        HC138_B = 1;
        HC138_A = 1;
    }
}

int ReadKeyNum() // 读取按键值
{
    if (Key1 == 0) {
        Delay(20);
        while (Key1 == 0)
            ;
        Delay(20);
        return 1;
    } else if (Key2 == 0) {
        Delay(20);
        while (Key2 == 0)
            ;
        Delay(20);
        return 2;
    } else if (Key3 == 0) {
        Delay(20);
        while (Key3 == 0)
            ;
        Delay(20);
        return 3;
    } else if (Key4 == 0) {
        Delay(20);
        while (Key4 == 0)
            ;
        Delay(20);
        return 4;
    } else {
        return 0;
    }
}

【基础07】矩阵键盘的基本操作

新建工程，以I/O 模式编写代码，在CT107D 单片机综合训练平台上，实现以下功能：

1、将CT107D 上J5 处跳帽接到1～2 引脚，使S4 到S19 成为4X4 的矩阵键盘。

2、系统上电后，关闭蜂鸣器，关闭继电器，关闭8 个LED 灯。

3、循环扫描矩阵键盘状态，发现有按键按下，等待其松开后，在数码管的最左边1 位显示相应的数字。从左至右，从上到下，依次显示“0”到“F”。即按下S7，显示“0”，按下S11 显示“1”，按下S15 显示“2”，按下S6 显示“4”…依次类推。

image-20230328192636670

实现代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
#include "REG51.H"

sbit HC138_A = P2^5; // 74HC138的A引脚
sbit HC138_B = P2^6; // 74HC138的B引脚
sbit HC138_C = P2^7; // 74HC138的C引脚

sbit line1 = P3^0; // 第一行
sbit line2 = P3^1; // 第二行
sbit line3 = P3^2; // 第三行
sbit line4 = P3^3; // 第四行

sbit col1 = P3^7; // 第一列
sbit col2 = P3^6; // 第二列
sbit col3 = P3^5; // 第三列
sbit col4 = P3^4; // 第四列

unsigned char code Duanma[16] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90, 0x88, 0x80, 0xc6, 0xc0, 0x86, 0x8e};

void Delay(unsigned int t);                            // 延迟函数
void HC138Init(unsigned int n);                        // 74HC138初始化
void LED_Shu(unsigned int location, unsigned int num); // 数码管显示函数
void ReadKeyNum();                                     // 扫描矩阵键盘
unsigned int KeyNumber = 1;                            // 按键值
void main()
{
    while (1) {
        ReadKeyNum();
        LED_Shu(0, KeyNumber);
    }
}
void Delay(unsigned int t) // 延迟函数
{
    unsigned char i, j;
    while (t > 0) {
        i = 2;
        j = 239;
        do {
            while (--j)
                ;
        } while (--i);
        t--;
    }
}

void HC138Init(unsigned int n) // 74HC138初始化
{
    P2 = 0x00; // P2口输出0
    if (n == 4) {
        HC138_C = 1;
        HC138_B = 0; // 设置74HC138为 100  4
        HC138_A = 0;
    } else if (n == 5) {
        HC138_C = 1; // 设置74HC138为 101  5
        HC138_B = 0;
        HC138_A = 1;
    } else if (n == 6) {
        HC138_C = 1; // 设置74HC138为 110  6
        HC138_B = 1;
        HC138_A = 0;
    } else if (n == 7) {
        HC138_C = 1; // 设置74HC138为 111  7
        HC138_B = 1;
        HC138_A = 1;
    }
}

void LED_Shu(unsigned int location, unsigned int num) // 数码管显示函数
{
    P0 = 0XFF; // P0口输出0
    HC138Init(6); // 位选
    P0 = 0x01 << location;
    HC138Init(7); // 段选
    P0 = Duanma[num];
    Delay(1);
}

void ReadKeyNum()// 扫描矩阵键盘
{
    P3 = 0XFF; // P3口输出1
    line1 = 0;
    if(col1 == 0){Delay(20);while(col1 == 0);Delay(20);KeyNumber = 1;}
	if(col2 == 0){Delay(20);while(col2 == 0);Delay(20);KeyNumber = 2;}
	if(col3 == 0){Delay(20);while(col3 == 0);Delay(20);KeyNumber = 3;}
	if(col4 == 0){Delay(20);while(col4 == 0);Delay(20);KeyNumber = 4;}

    P3 = 0XFF; // P3口输出1
    line2 = 0;
    if(col1 == 0){Delay(20);while(col1 == 0);Delay(20);KeyNumber = 5;}
	if(col2 == 0){Delay(20);while(col2 == 0);Delay(20);KeyNumber = 6;}
	if(col3 == 0){Delay(20);while(col3 == 0);Delay(20);KeyNumber = 7;}
	if(col4 == 0){Delay(20);while(col4 == 0);Delay(20);KeyNumber = 8;}

    P3 = 0XFF; // P3口输出1
    line3 = 0;
    if(col1 == 0){Delay(20);while(col1 == 0);Delay(20);KeyNumber = 9;}
	if(col2 == 0){Delay(20);while(col2 == 0);Delay(20);KeyNumber = 10;}
	if(col3 == 0){Delay(20);while(col3 == 0);Delay(20);KeyNumber = 11;}
	if(col4 == 0){Delay(20);while(col4 == 0);Delay(20);KeyNumber = 12;}

    P3 = 0XFF; // P3口输出1
    line4 = 0;
    if(col1 == 0){Delay(20);while(col1 == 0);Delay(20);KeyNumber = 13;}
	if(col2 == 0){Delay(20);while(col2 == 0);Delay(20);KeyNumber = 14;}
	if(col3 == 0){Delay(20);while(col3 == 0);Delay(20);KeyNumber = 15;}
	if(col4 == 0){Delay(20);while(col4 == 0);Delay(20);KeyNumber = 16;}
}
